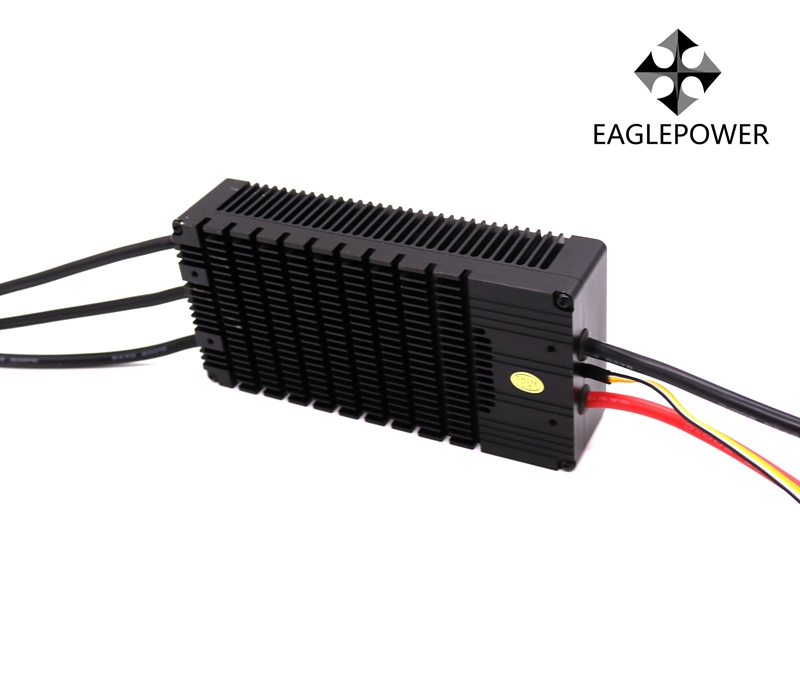

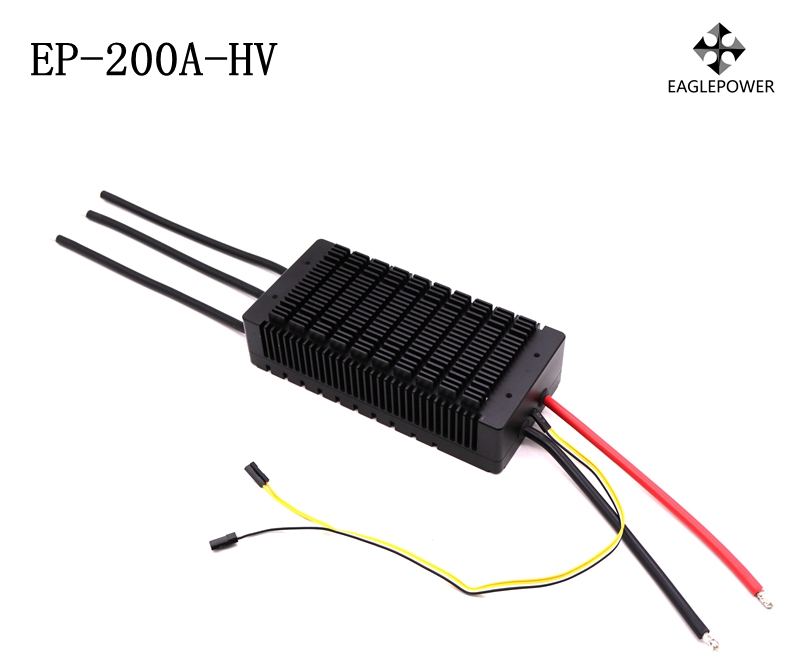

ESC：EP-200A-HV

支持锂电池/Support lithium battery：12-24S

油门脉宽/Throttle pulse width：1050us-1940us

兼容信号频率/Compatible signal frequency:50Hz-500Hz

BEC:No

持续电流/Continuous current: ：160A

峰值电流/Peak current: ：200A

(备注：需保证散热通风条件良好，外壳温度在 80℃以下)

重量/weight：820 g

尺寸/size：171.5*82.2*46.8  mm  (长L*款S*高H)

工作环境温度/Working temperature：-20℃~65℃

线定义：

输入电源线/Input power cord:  8AWG  长度150mm  红色为正极，黑色为负极

输出线三相/Three-phase output line：8AWG  长度180mm 黑色

信号线

白色线：油门信号线/Throttle line

黑色线：地线/ground wire

黄色线：故障信号线/fault signal wire

蓝色线：转速信号线/speed signal line

RPM转换公式：M_RPM=E_FRE*60/P

M_RPM ：电机转速 E_FRE ：电机电气频率， 即RPM信号频率。

P : 电机磁铁对数

红色：CANH

绿色：CANL
