枭鹰动力EP-200A电子调速器 6-14S植保大功率无人机电调EA125电机

浏览:10111 发表时间:2022-09-26

ESCEP-200A

支持锂电池/Support lithium battery5-14S

油门脉宽/Throttle pulse width1050us-1940us

兼容信号频率/Compatible signal frequency:50Hz-500Hz

BEC:No

持续电流/Continuous current: 160A

峰值电流/Peak current: 200A

(备注:需保证散热通风条件良好,外壳温度在 80以下)

重量/weight439 g

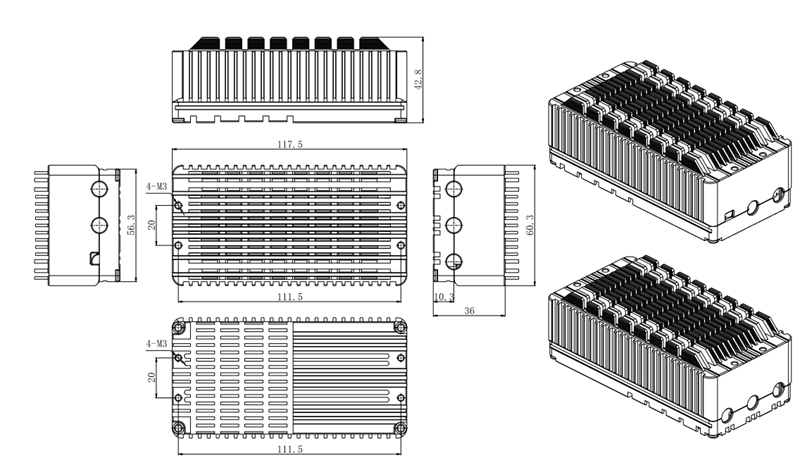

尺寸/size117.5*60.3*42.8  mm  (L*S*H)

工作环境温度/Working temperature-20~65

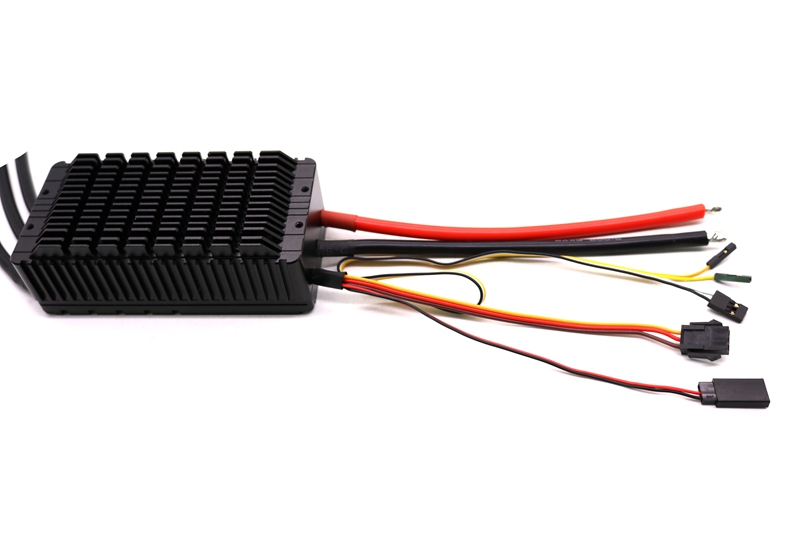

线定义:

输入电源线/Input power cord:  8AWG  长度170mm  红色为正极,黑色为负极

输出线三相/Three-phase output line8AWG  长度180mm

白色线:信号线/signal line

黑色线:地线/ground wire

黄色线:故障信号线/fault signal wire

橙色线:转速信号线/speed signal line

杜邦母头红黑线:DC5V输出,输出功率1.5W,红色为正极,黑色为负极

MX单排带翅母壳棕红橙线:485通讯线

产品特点:

1:响应速度快,电机从怠速到全速在0.25秒即可完成

2:针对盘式无刷电机专门优化的控制算法,稳定性更高,兼容性更好

3:同步续流技术,具备更好的油门线性及驱动效率,电机减速时能量自动回收

4:具备RPM,错误信号输出接口

5:具备485通讯功能





保护功能:

1:电压保护功能:当电调上电后检查到电压低于16V或者高于64V,电调将发出报警声不启动电机,飞行中此功能失效

2:温度保护:当电调工作中检查到温度高于110,输出错误信号;当温度超过140℃,电调关闭输出,油门归零后可恢复正常输出

3:油门丢失保护:当电调检测到油门信号丢失超过0.3秒,即关闭动力输出,信号恢复后将恢复之前的动力输出





油门行程设置:

首先连接好电机和电调,把油门推到最高点,再通电听到2声  后把油门打到最低,听到1声“Do Mi So”代表油门行程设定成功.
