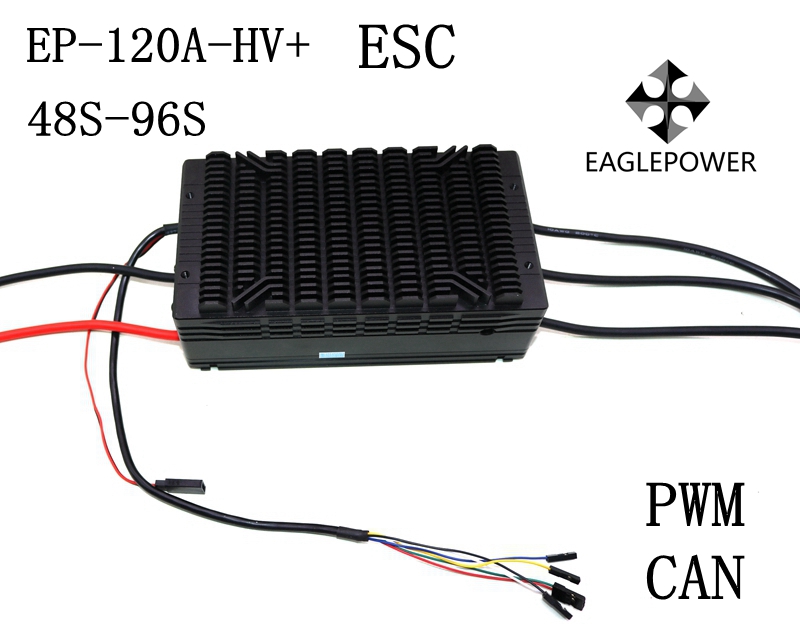

ESC：EP-120A-HV+

支持锂电池/Support lithium battery：48-96S

油门脉宽/Throttle pulse width：1050us-1940us

兼容信号频率/Compatible signal frequency:50Hz-500Hz

限制电流/Limiting current: ：120A

(备注：需保证散热通风条件良好，外壳温度在 80℃以下)

PWM输出信号电压：3.3V-5V 兼容

防护等级：IPX4

重量/weight：1220 g 含线

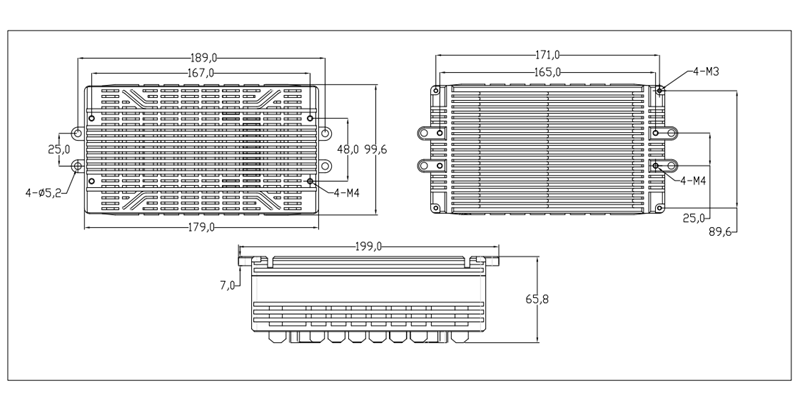

尺寸/size：179*99.6**65.8  mm  (长L*宽S*高H)

工作环境温度/Working temperature：-20℃~65℃

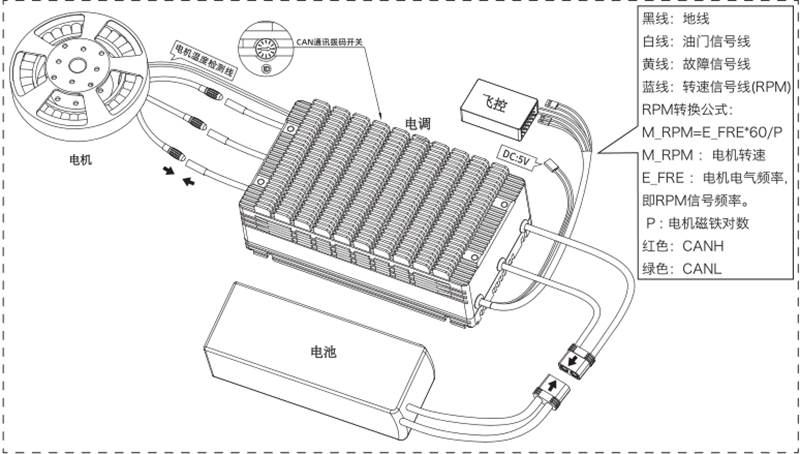

线定义：

输入电源线/Input power cord:  10AWG  长度200mm  红色为正极，黑色为负极

输出线三相/Three-phase output line：10AWG  长度200mm 黑色

信号线

白色线：油门信号线/Throttle line

黑色线：地线/ground wire

黄色线：故障信号线/fault signal wire

蓝色线：转速信号线/speed signal line

RPM转换公式：M_RPM=E_FRE*60/P

M_RPM ：电机转速 E_FRE ：电机电气频率， 即RPM信号频率。

P : 电机磁铁对数

红色：CANH

绿色：CANL
