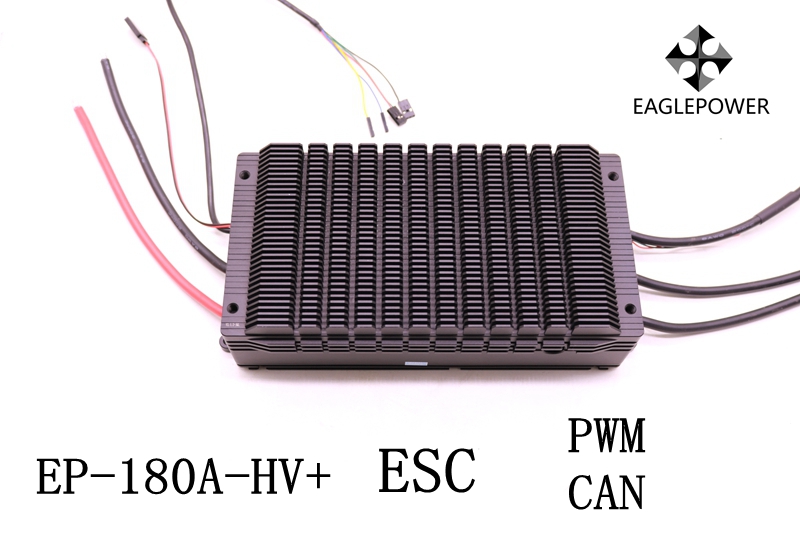

OUR PRODUCTS CENTERESC:EP-180A-HV+
支持锂电池/Support lithium battery:48-96S
油门脉宽/Throttle pulse width:1050us-1940us
兼容信号频率/Compatible signal frequency:50Hz-500Hz
限制电流/Limiting current: :180A
(备注:需保证散热通风条件良好,外壳温度在 80℃以下)
PWM输出信号电压:3.3V-5V 兼容
防护等级:IPX4
重量/weight:1700 g 含线

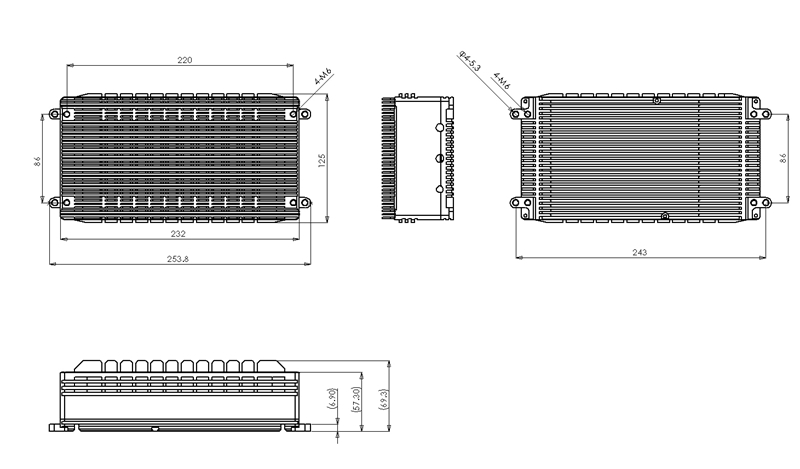

尺寸/size:253.8*125**69.3 mm (长L*宽S*高H)
工作环境温度/Working temperature:-20℃~65℃

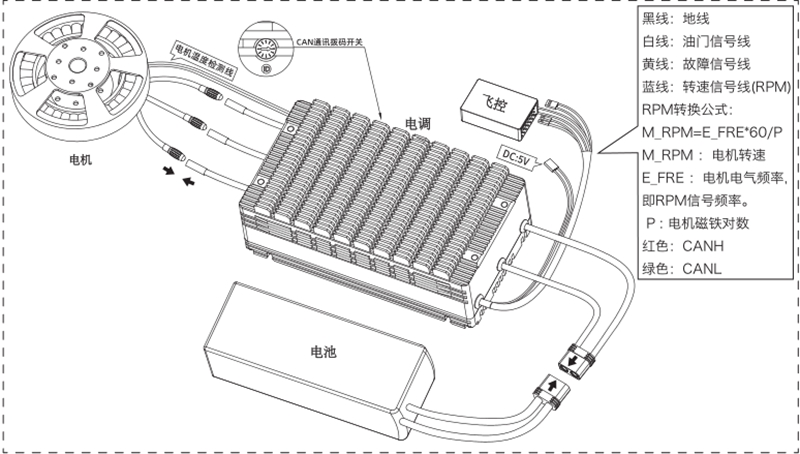

线定义:
输入电源线/Input power cord: 8AWG 长度200mm 红色为正极,黑色为负极
输出线三相/Three-phase output line:8AWG 长度200mm 黑色
信号线
白色线:油门信号线/Throttle line
黑色线:地线/ground wire
黄色线:故障信号线/fault signal wire
蓝色线:转速信号线/speed signal line
RPM转换公式:M_RPM=E_FRE*60/P
M_RPM :电机转速 E_FRE :电机电气频率, 即RPM信号频率。
P : 电机磁铁对数
红色:CANH
绿色:CANL
